Sàn Uboot Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tế
Sàn Uboot là giải pháp sàn bê tông cốt thép sử dụng các hộp rỗng đặt bên trong bản sàn để giảm một phần bê tông tại những vị trí được tính toán. Nhìn bên ngoài sau khi hoàn thiện, sàn gần như không cho thấy sự khác biệt, nhưng bên trong lại có một hệ thống hộp tạo rỗng được bố trí theo thiết kế kết cấu.
Điểm đáng quan tâm của sàn Uboot không đơn giản nằm ở những chiếc hộp nhựa. Giá trị của giải pháp này nằm ở cách hộp Uboot, cốt thép và bê tông được bố trí thành một hệ kết cấu, từ đó có thể giảm tự trọng bản sàn và đáp ứng những yêu cầu về không gian, nhịp sàn khi được thiết kế phù hợp.
Vậy sàn Uboot là gì, cấu tạo ra sao và tại sao phải đặt những chiếc hộp rỗng vào bên trong sàn bê tông? Hiểu được nguyên lý này sẽ giúp chúng ta nhìn Uboot đúng bản chất hơn trước khi quyết định có nên sử dụng cho công trình.
Sàn Uboot là gì?

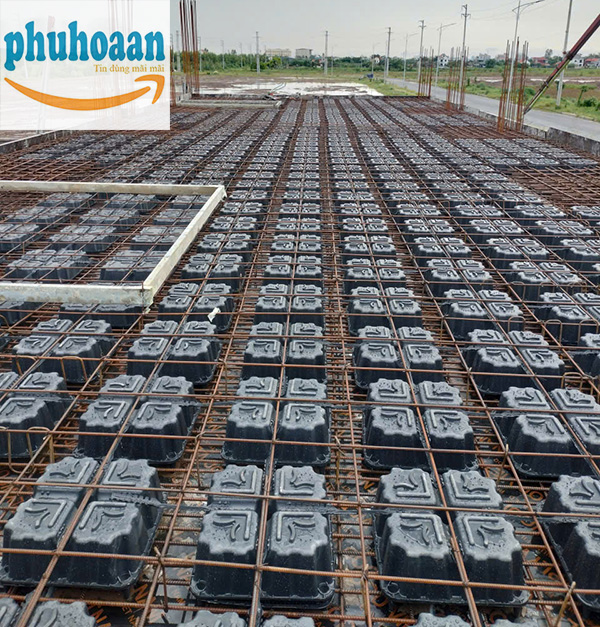

Hiểu đơn giản, sàn Uboot là dạng sàn bê tông cốt thép có bố trí các hộp tạo rỗng bên trong bản sàn. Các hộp được sắp xếp theo vị trí và khoảng cách đã xác định, sau đó kết hợp với hệ cốt thép và bê tông để hình thành kết cấu sàn.
Điểm cần hiểu đúng là hộp Uboot không phải bộ phận chịu lực chính thay cho bê tông hay cốt thép. Vai trò chính của hộp là tạo khoảng rỗng tại những vùng được thiết kế, qua đó giảm lượng bê tông và tự trọng của bản sàn.
Nếu hình dung một bản sàn bê tông đặc thông thường được đổ đầy bê tông theo chiều dày thiết kế, thì với sàn Uboot, một phần thể tích bên trong được thay bằng các hộp rỗng. Chính sự khác biệt này tạo nên đặc trưng của hệ sàn.
Vì vậy, khi tìm hiểu Uboot, không nên chỉ nhìn vào chiếc hộp rồi đặt câu hỏi “hộp này chịu được bao nhiêu tải?”. Điều quan trọng hơn là toàn bộ hệ sàn sau khi được thiết kế và thi công sẽ làm việc như thế nào.
Cấu tạo sàn Uboot gồm những gì?
Nhìn trên công trường trước khi đổ bê tông, sàn Uboot có vẻ khá phức tạp vì xuất hiện nhiều hộp nhựa nằm giữa các lớp thép. Nhưng nếu tách từng phần ra, cấu tạo lại khá dễ hiểu.
Hộp nhựa Uboot

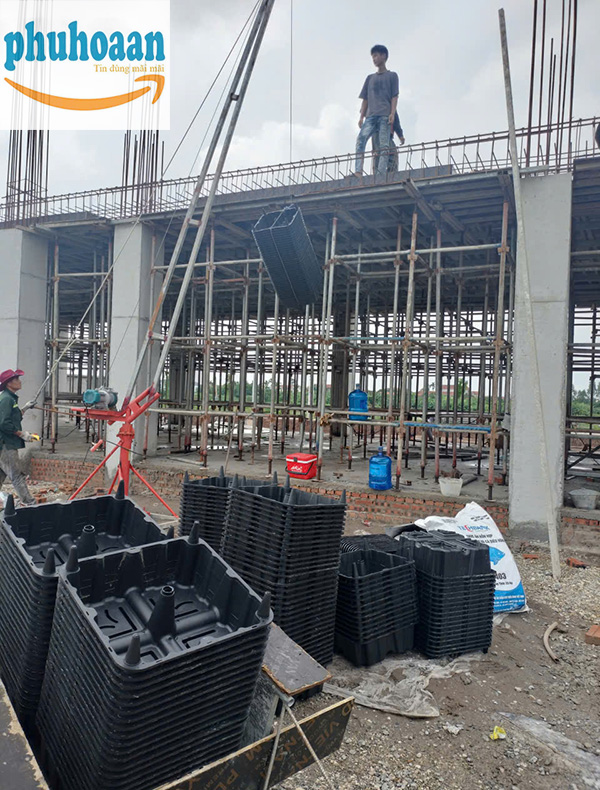

Đây là phần dễ nhận biết nhất. Hộp Uboot của Phú Hòa An được sản xuất từ nhựa tái sinh, có hình dạng và hệ gân được tạo hình để phục vụ việc bố trí trong sàn. Tùy phương án thiết kế, công trình có thể sử dụng những quy cách và chiều cao hộp khác nhau.
Chức năng quan trọng nhất của hộp là chiếm chỗ để tạo khoảng rỗng bên trong bản sàn. Sau khi bê tông đông cứng, hộp được giữ lại bên trong kết cấu.
Kích thước hộp không nên lựa chọn chỉ dựa vào việc loại nào lớn hơn hay có giá tốt hơn. Nó cần liên quan đến chiều dày sàn, nhịp, tải trọng và phương án kết cấu.
→ Đọc thêm: Kích Thước Hộp Uboot Phổ Biến – Cách Chọn Theo Công Trình.
Hệ cốt thép
Cốt thép được bố trí theo hồ sơ thiết kế kết cấu, bao gồm các lớp thép và những cấu tạo gia cường cần thiết tại từng khu vực.
Đây là lý do không nên hiểu sàn Uboot đơn giản là “đặt hộp nhựa xuống rồi đổ bê tông”. Vị trí hộp, khoảng cách giữa các hộp và hệ cốt thép xung quanh đều cần tuân theo thiết kế.
Bê tông
Bê tông được đổ bao quanh hệ hộp và cốt thép để tạo thành bản sàn hoàn chỉnh. Trong quá trình này, việc kiểm soát trình tự đổ, độ ổn định của hộp và chất lượng bê tông rất quan trọng. Nếu hộp bị xê dịch hoặc nổi lên trong lúc thi công, bố trí thực tế có thể không còn đúng như thiết kế ban đầu.
Hệ định vị và cố định hộp
Tùy hệ Uboot và biện pháp thi công, các hộp cần được bố trí đúng khoảng cách và có giải pháp giữ ổn định trước cũng như trong quá trình đổ bê tông.
Đây là một chi tiết nhìn thì nhỏ nhưng ngoài công trường lại rất đáng chú ý. Một hệ hộp được bố trí đẹp lúc ban đầu chưa chắc đã giữ nguyên vị trí khi bê tông bắt đầu được bơm vào nếu công tác cố định không được thực hiện phù hợp.
Phần này sẽ được phân tích kỹ hơn trong bài Thi Công Sàn Uboot – Quy Trình, Biện Pháp Và Những Điểm Cần Kiểm Soát.
Nguyên lý của sàn Uboot – tại sao lại tạo rỗng bên trong bê tông?
Đây là phần quan trọng nhất để hiểu đúng về Uboot. Hãy hình dung một bản sàn bê tông đặc. Toàn bộ không gian trong chiều dày của bản sàn đều được lấp bằng bê tông, ngoài phần cốt thép.

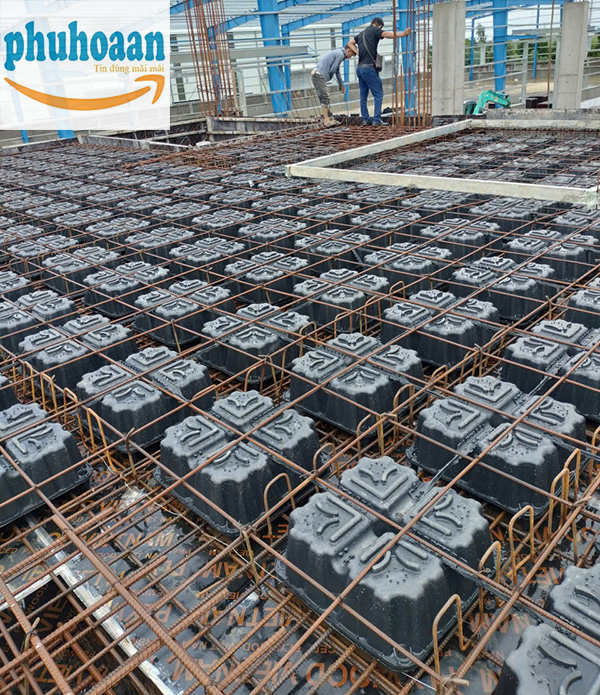

Với sàn Uboot, các hộp rỗng được bố trí tại những vùng theo thiết kế. Khi đổ bê tông, bê tông bao quanh hộp nhưng không thể đi vào phần thể tích mà hộp đã chiếm chỗ.
Kết quả là sau khi hoàn thiện, bên trong bản sàn xuất hiện các khoảng rỗng có chủ đích.
Có thể hình dung rất đơn giản:
Sàn đặc:
Bê tông + cốt thép trên toàn bộ tiết diện theo thiết kế.
Sàn Uboot:
Bê tông + cốt thép + các vùng rỗng được tạo bởi hộp Uboot.
Việc tạo rỗng giúp giảm một phần lượng bê tông và từ đó giảm tự trọng bản sàn. Khi được tính toán đúng, đây là cơ sở để kỹ sư nghiên cứu những phương án kết cấu phù hợp với yêu cầu nhịp, không gian kiến trúc và tải trọng của công trình. Đó cũng là lý do không thể tùy ý đặt càng nhiều hộp càng tốt với suy nghĩ càng rỗng thì càng tiết kiệm bê tông.
Khoảng rỗng nằm ở đâu, hộp cao bao nhiêu, khoảng cách thế nào, khu vực nào không bố trí hộp… đều phải phục vụ phương án kết cấu. Uboot chỉ thực sự có ý nghĩa khi phần “rỗng” đó được tạo ra đúng chỗ và đúng cách.
Sàn Uboot có những ưu điểm gì?
Khi được lựa chọn và thiết kế phù hợp, sàn Uboot có một số điểm đáng chú ý:
– Giảm một phần tự trọng bản sàn nhờ tạo các khoảng rỗng bên trong.
– Có thể đáp ứng các phương án cần không gian rộng hoặc nhịp lớn hơn khi hệ kết cấu được tính toán phù hợp.
– Thuận lợi cho các phương án sàn phẳng, hạn chế những dầm sâu gây chia cắt không gian trong một số thiết kế.
– Tạo thêm sự linh hoạt cho kiến trúc và bố trí hệ thống kỹ thuật ở những công trình phù hợp.
– Việc sử dụng hộp nhựa tái sinh để tạo rỗng cũng giúp tận dụng vật liệu cho một cấu kiện nằm bên trong kết cấu.
Nhưng đây là chỗ người tìm hiểu Uboot rất dễ bị cuốn theo những lời giới thiệu chỉ nói về ưu điểm.
Uboot không phải cứ đưa vào công trình là sẽ tiết kiệm hơn, vượt nhịp tốt hơn hay hiệu quả hơn. Hiệu quả cuối cùng còn phụ thuộc vào thiết kế, quy mô công trình, tải trọng, nhịp, biện pháp thi công và nhiều điều kiện thực tế khác.
→ Xem kỹ hơn tại Ưu Nhược Điểm Của Sàn Uboot – Khi Nào Nên Và Không Nên Sử Dụng?
Sàn Uboot thường được ứng dụng ở đâu?
Uboot thường được quan tâm ở những công trình cần không gian tương đối rộng, mặt bằng linh hoạt hoặc phương án kết cấu muốn hạn chế sự xuất hiện của hệ dầm sâu.
Có thể bắt gặp giải pháp này trong các công trình như:
– Văn phòng và tòa nhà làm việc.
– Trung tâm thương mại, showroom.
– Khách sạn.
– Trường học, bệnh viện.
– Khu vực tầng hầm, bãi đỗ xe.
– Một số công trình dân dụng, công nghiệp hoặc công trình có yêu cầu không gian lớn.
Tuy nhiên, nhìn thấy một công trình khác dùng Uboot không có nghĩa công trình của mình cũng nên dùng.
Một phương án phù hợp phải quay trở lại những câu hỏi rất thực tế: Nhịp sàn bao nhiêu, tải trọng thế nào, kiến trúc cần gì, chiều cao công trình bị giới hạn ra sao và phương án kết cấu nào đem lại hiệu quả tổng thể tốt hơn? Đó mới là cơ sở để quyết định.
Khi nào nên cân nhắc sử dụng sàn Uboot?
Nếu đang ở giai đoạn lựa chọn giải pháp kết cấu, Uboot đáng để đưa vào so sánh khi công trình có một hoặc nhiều yêu cầu như:
– Cần tạo không gian sử dụng rộng và thông thoáng.
– Đang nghiên cứu phương án sàn vượt nhịp.
– Muốn hạn chế ảnh hưởng của dầm sâu tới kiến trúc hoặc hệ thống kỹ thuật.
– Cần nghiên cứu giảm tự trọng bản sàn.
– Mặt bằng yêu cầu tính linh hoạt cao.
Nhưng thay vì bắt đầu bằng câu hỏi “Có nên dùng Uboot không?”, kinh nghiệm thực tế cho thấy nên bắt đầu bằng câu hỏi:
“Công trình của mình đang cần giải quyết vấn đề gì?”
Khi yêu cầu đã rõ, kỹ sư mới có cơ sở so sánh Uboot với các phương án khác và lựa chọn giải pháp phù hợp.
→ Đây cũng là nội dung sẽ được phân tích sâu hơn trong bài So Sánh Sàn Uboot Và Sàn Truyền Thống – Những Khác Biệt Cần Biết.
Từ thiết kế đến thi công sàn Uboot diễn ra như thế nào?
Một hệ sàn Uboot không bắt đầu từ lúc những chiếc hộp được đưa tới công trường. Nó bắt đầu từ thiết kế.
Về tổng thể, quá trình có thể hình dung theo trình tự:
Xác định yêu cầu công trình → thiết kế và tính toán kết cấu → lựa chọn quy cách hộp → bố trí cốt thép và hộp Uboot → cố định, kiểm tra → đổ bê tông → hoàn thiện và nghiệm thu.
Mỗi bước đều liên quan đến bước tiếp theo. Chọn sai quy cách hộp có thể ảnh hưởng đến bố trí thực tế. Cố định không tốt có thể khiến hộp dịch chuyển khi đổ bê tông. Thi công không đúng trình tự cũng có thể làm mất đi ý nghĩa của một phương án đã được tính toán tốt trên bản vẽ.
Vì vậy, với Uboot, thiết kế đúng và thi công đúng phải đi cùng nhau.
→ Xem chi tiết tại Thi Công Sàn Uboot – Quy Trình, Biện Pháp Và Những Điểm Cần Kiểm Soát.
Một số câu hỏi thường gặp về sàn Uboot
Sàn Uboot có phải sàn không dầm không?
Uboot thường được nhắc đến trong các giải pháp sàn phẳng hoặc sàn không dầm, nhưng cách gọi này không có nghĩa mọi công trình sử dụng Uboot đều có cấu tạo hoàn toàn giống nhau. Hệ kết cấu cụ thể vẫn phải theo thiết kế của từng công trình.
Hộp Uboot có phải bộ phận chịu lực chính không?
Không nên hiểu hộp Uboot là cấu kiện thay thế bê tông hoặc cốt thép để chịu lực. Vai trò chính của hộp là tạo khoảng rỗng theo thiết kế bên trong bản sàn.
Hộp Uboot được làm từ vật liệu gì?
Hộp Uboot của Phú Hòa An được sản xuất từ nhựa tái sinh, tạo hình theo quy cách phù hợp cho việc bố trí trong kết cấu sàn.
Kích thước hộp Uboot có giống nhau không?
Không. Hộp có thể có nhiều quy cách và chiều cao khác nhau. Việc lựa chọn cần dựa trên yêu cầu và phương án thiết kế của công trình, thay vì chọn theo cảm tính.
Sàn Uboot giá bao nhiêu?
Không có một mức giá chung cho mọi công trình. Cần phân biệt giá hộp Uboot với chi phí của toàn bộ hệ sàn Uboot. Quy cách hộp, số lượng, diện tích, thiết kế, vật tư, vận chuyển và thi công đều có thể ảnh hưởng đến chi phí cuối cùng.
→ Xem chi tiết tại Báo Giá Hộp Uboot – Giá Hộp Nhựa Và Chi Phí Sàn Uboot.
